Монтаж системи Міні 19 на вікно, фіксація на волосіні.

Монтаж системи Міні 19 на вікно, фіксація на волосіні.

Інструкція з монтажу відкритої системи рулонних штор Міні 19 з фіксацією на волосіні.

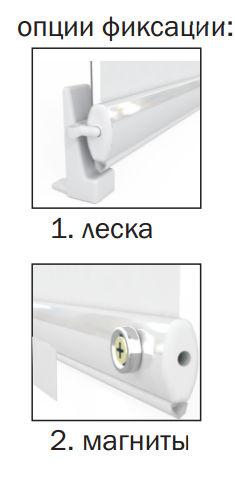

Відкрита система рулонних штор Міні 19 фіксується 2-ма способами:

1. фіксація на волосіні;

2. фіксація на магнітах.



  Комплектність рулонної штори Міні 19.

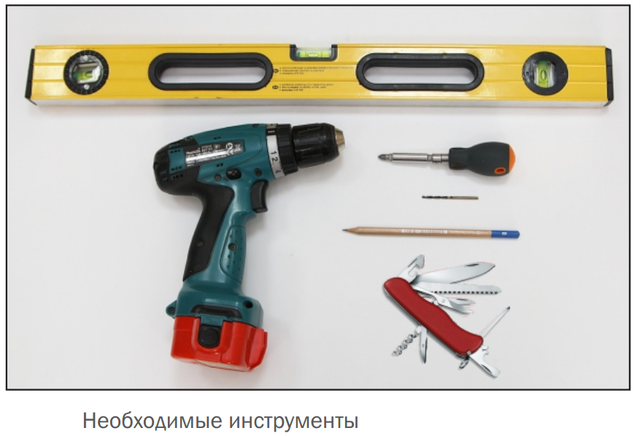

Інструменти необхідні для встановлення рулонної штори Міні 19:

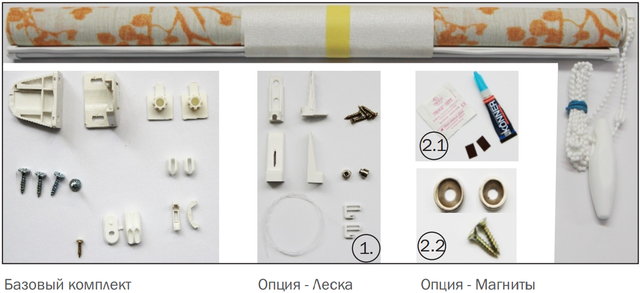

До шторі в зборі з механізмом, ланцюжком управління і грузиком додається пакет з монтажними елементами (див. фото):

    Базовий комплект: кронштейн, шестерні (вставки в кронштейн), декоративні накладки кронштейни, замочки ланцюга, фіксатор ланцюга, саморіз 2,5*12, саморезы 3,5*16.

  Монтажні елементи для опцій:

   1. "Волосінь": волосінь, кронштейни - фіксатори волосіні з металевими втулками, декоративні накладки на пластикові куточки, стрижні фіксації волосіні, саморізи 2,5*12

  2. "Магніти, нижня планка сталева": магніти 10мм, саморізи 2,9*6,5



Монтаж ситеми Міні 19 на волосіні.

Увага!!!!!

Всі операції виконуються з обох сторін штори аналогічно, починаючи з боку віконної ручки!

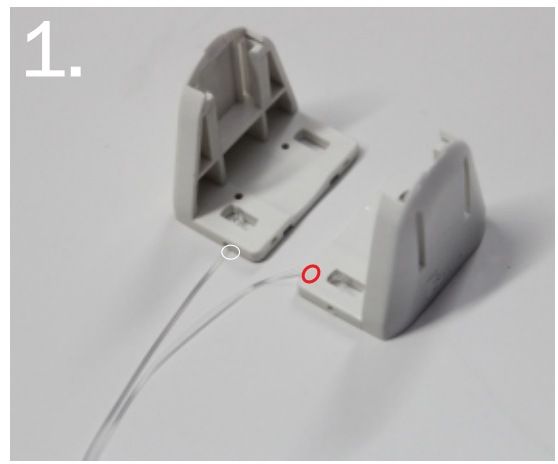

1. Волосінь протягнути через отвори в кронштейнах (знизу). Зверху зав'язати вузли, натягнути вниз.

З тієї сторони де на шторі знаходиться сторона управління (ланцюжок), волосінь просмикнути в бічний отвір, з тієї сторони де немає ланцюжка управління, волосінь просмикнути в нижній отвір.

Пропустити цей крок, якщо замовлена опція Магніти.

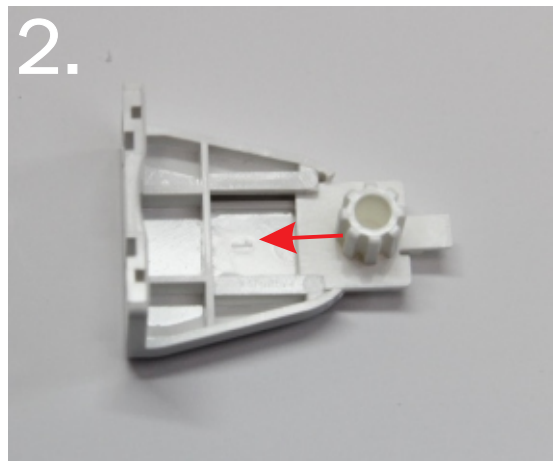

   2. Вставити шестерні кронштейни, декоративні накладки встановлюються в кінці монтажу.

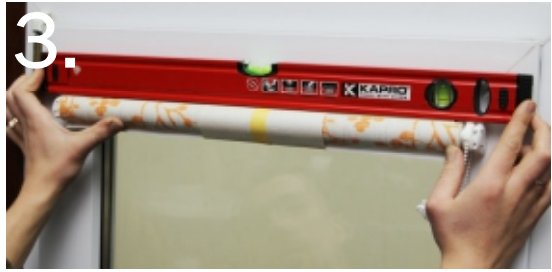

  3. Штору зібрану з кронштейнами прикласти до місця монтажу, перевірити за рівнем горизонт, відзначити олівцем місця свердління.

Важливо!!!

Звернути увагу на те, що між виступаючою частиною ручки вікна і краєм нижньої планки має бути відстань 5 мм для вільного ходу полотна.

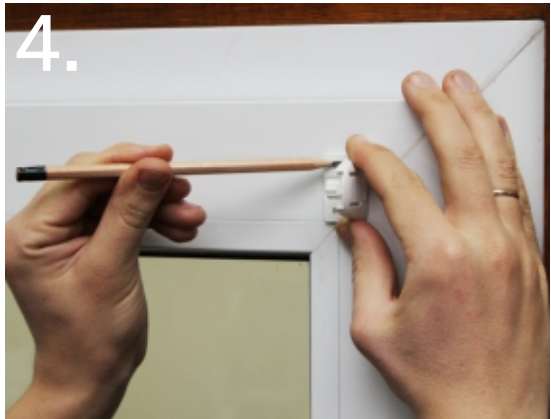

   4. По мітках просвердлити отвори, встановити перший кронштейн. Вставити штору, повторно перевірити горизонт за рівнем. Встановити другий кронштейн.

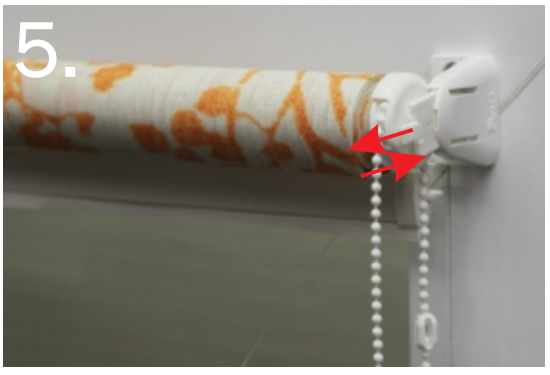

  5. Витягти шестерінки з кронштейнів, і вставити їх в кінцівки валу. Акуратно заклацнути штору в пазах кронштейнів.

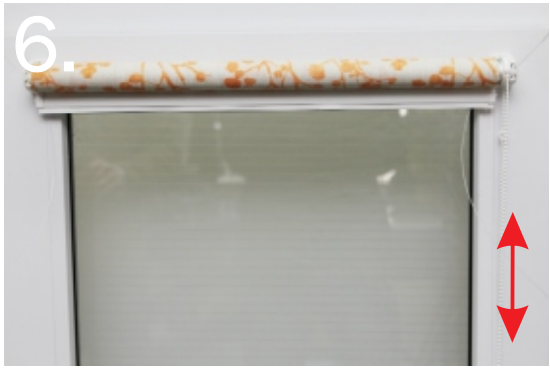

   6. Звільнити полотно від транспортної намотування на валу. За допомогою ланцюжка перевірити роботу штори вгору-вниз. Звернути увагу як штора намотується на вал, і як полотно проходить поруч з ручкою вікна.

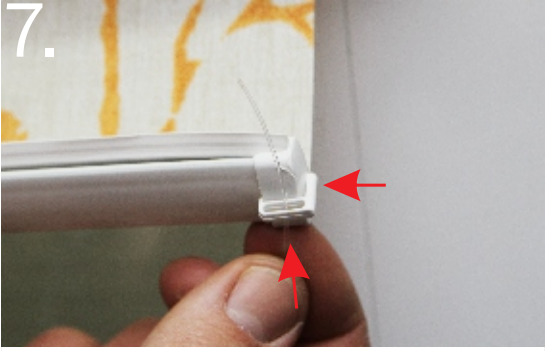

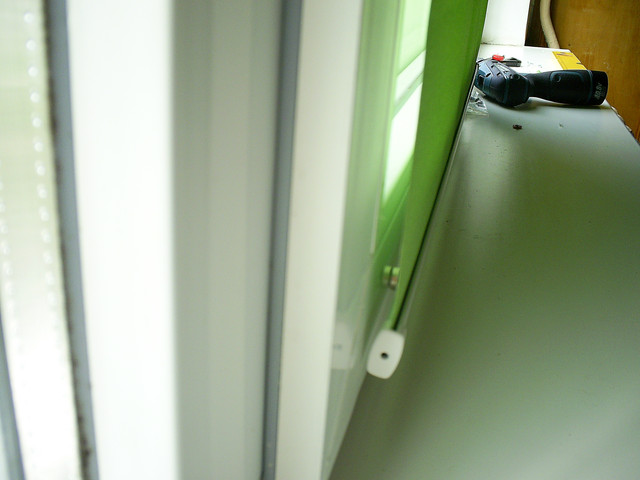

   7. В заглушки нижньої планки вставити стрижні для утримання волосіні, завести волосінь через отвір, так щоб волосінь проходила за тканиною.

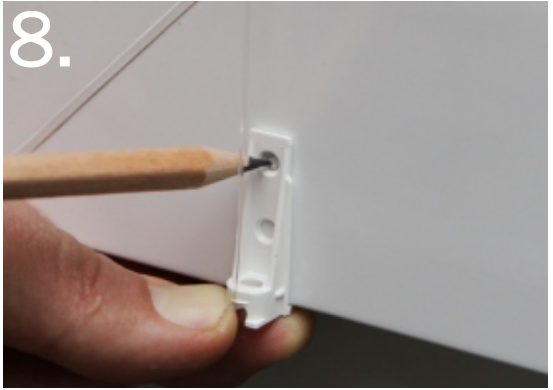

   8. Натягнути волосінь вертикально, намітити місця кріплення кронштейна - фіксатора волосіні. Зафіксувати шурупами кронштейн - фіксатор волосіні.

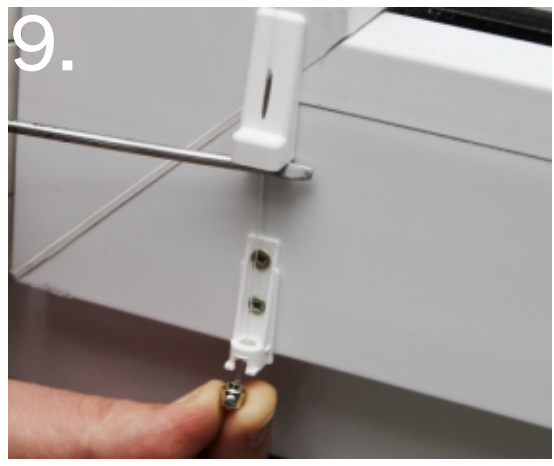

   9. Провести волосінь спочатку через отвір у декоративної накладки, а потім через кронштейн - фіксатор і вивести в металеву втулку. Для цього потрібно розкрутити гвинт у втулці, а потім протягнути волосінь і закрутити, сильно не затягуючи.

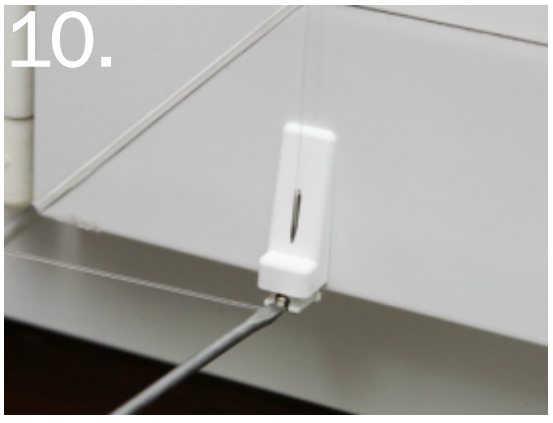

   10. Зафіксувати помірно натягнуту волосінь гвинтом, залишити 2-2,5 см волосіні для регулювання, решта відрізати. Опустити і заклацнути декоративний куточок.



  11. Заклацнути декоративні накладки кронштейни.



   12. Встановити фіксатор ланцюга. Відзначити олівцем місце свердління, просвердлити отвір. Зафіксувати саморізом 2,5*12 монтажну основу фіксатора на стулці, заклацнути фіксатор ланцюга.

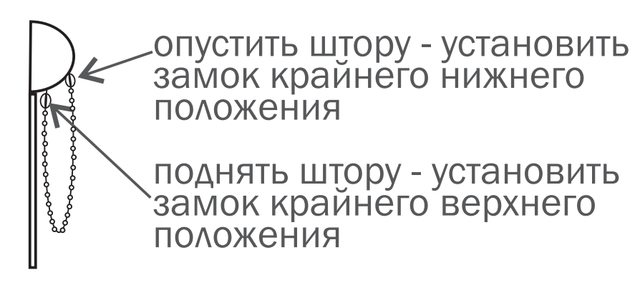

  13. Відрегулювати крайні положення за допомогою замків ланцюги управління:

закрито повністю опустити полотно, встановити замок перед механізмом;

   Особливості монтажу Міні 19 з фіксацією "Магніти".



Дії описані а пп 1,7,8,9,10 слід пропустити, інші етапи виконуються також.

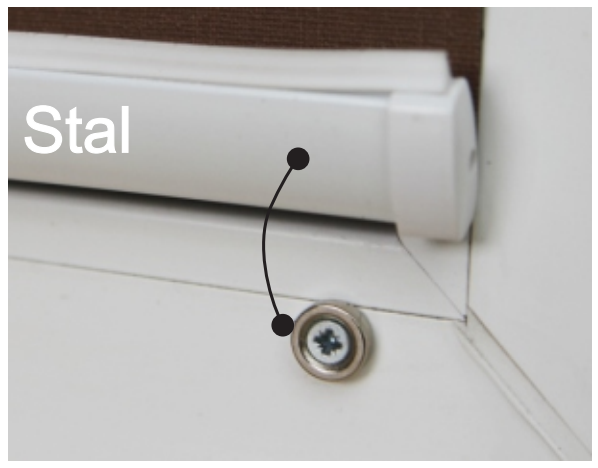

Міні 19 магніти, сталева нижня планка.

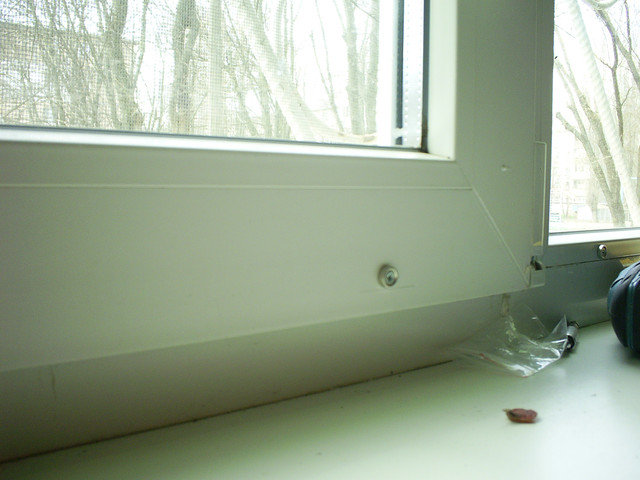

Магніти додаються в пакеті з комплектацією. Повністю опустити полотно і відзначити місця кріплення магнітів на вікні навпаки нижньої планки. Просвердлити отвори і за допомогою саморізів 2,9*6,5 закріпити магніти на профілі вікна.



Монтаж завершено.
